Tehtud tööde kokkuvõte
Adaptiivne platsivalgustus ja turvasüsteem tööstusterritooriumil

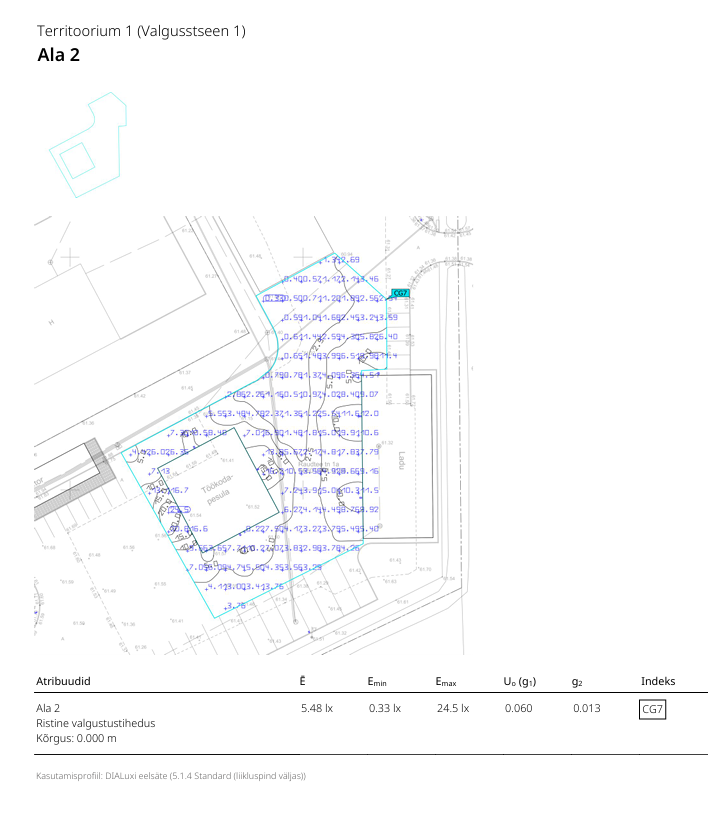

- Projekteerimine ja valgusarvutused — DIALux-arvutused kolmele alale, normitasemed EVS-EN 12464-2:2025 järgi
- Kaabeldustööd — Tugevvoolu, sidekaabeldus
- Välikilpide ehitus — komplekteerimine, paigaldus ja ühendamine
- Juhtsüsteemi paigaldus — DALI-kontrollerid, liikumisandurid, tsoonipõhine juhtimine
- Nutisüsteemi integreerimine — režiimide ja stseenide haldus telefonirakendusest
- Kontrollmõõdistustööd ja dokumenteerimine
Plats, mille otstarve muutub
Sama territoorium on kord parkla, kord ladustamisala. Standard ei ole nendel kahel juhul sama: parkimisalale näeb EVS-EN 12464-2:2025 ette 5–10 lx, juhusliku liiklusega tööstushoovi ladustamisalale 20 lx. Fikseeritud lahendus tähendaks, et põletatakse kogu aeg täisvõimsusel valgustust.

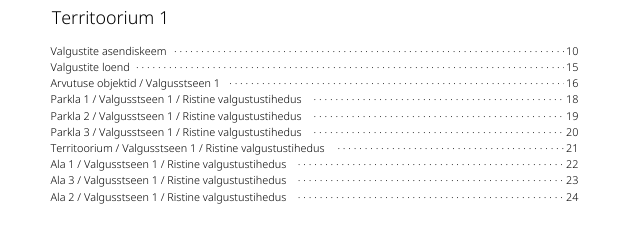

Jaotasime platsi kolmeks alaks, igaühel oma režiim ja erinevad nõuded:
- Kontori esine ala — täisvalgus tööajal, pärast seda öörežiimil andurite pealt
- Masinate liikumisala — miinimumtase, tõuseb liikumise tuvastamisel
- Tagumine plats — püsivalt miinimumtasemel, valgustub ainult vajadusel
Standard ja vastavus: kui alal inimesi ei viibi, tohib nõutavat keskmist valgustustihedust vähendada. Adaptiivsus aitab kokku hoida püsikuludelt.
Pimedal ajal lülitub valgustus sisse päikese loojangu ja tõusu algoritmi järgi, ilma hämarusandurita — andurit ei ole vaja puhastada ega vahetada.
Miks just Adaptiivne?
Süsteemis on 18 valgustit, kogutarve täisvõimsusel 1206 W. Arvutus EN 13201-5:2015 loogika järgi, 11 tundi ööpäevas, 365 päeva:
- Pidev täisvõimsus: ca 4 842 kWh aastas
- Adaptiivselt, 10% aktiivse ajaga: ca 1 532 kWh aastas
- Vahe: ligikaudu 50-60% kokkuhoidu energiatarvelt
Tegu on arvutusliku hinnanguga — tegelik tulemus sõltub platsi kasutusest. Sääst ei piirdu elektriarvega: valgustid, mis ei tööta öö läbi täisvõimsusel, kestavad kauem.
Ilma kuutasuta, ilma tootja poolse lukustuseta
Tootjapõhine kaughaldus oleks toonud kaasa iga-aastase litsentsitasu. Ehitasime lahenduse IoT-põhiselt: kogu juhtimine ja monitooring on kliendi omanduses, telefonirakendus ja kaughaldus töötavad tasuta. Režiime ja stseene saab klient ise muuta — ilma DALI-spetsialisti, tarkvaralitsentsi või konkreetse teenuseosutajata. Süsteemi laiendamiseks piisab pädevast elektrikust.
Kontrollerid vastavad IEC 62386-101 ja -207 nõuetele ning on DALI Alliance sertifitseeritud. Seadmed kannavad CE-märgist RED, EMC, LVD ja RoHS direktiivide järgi.
Turvasüsteem, mis kohandub platsi otstarbega
Sama probleem kordub turvapoolel. Kui konteiner või masin on täna siin ja järgmisel kuul seal, tähendaks kaabeldatud valve iga kord uut paigaldustööd.

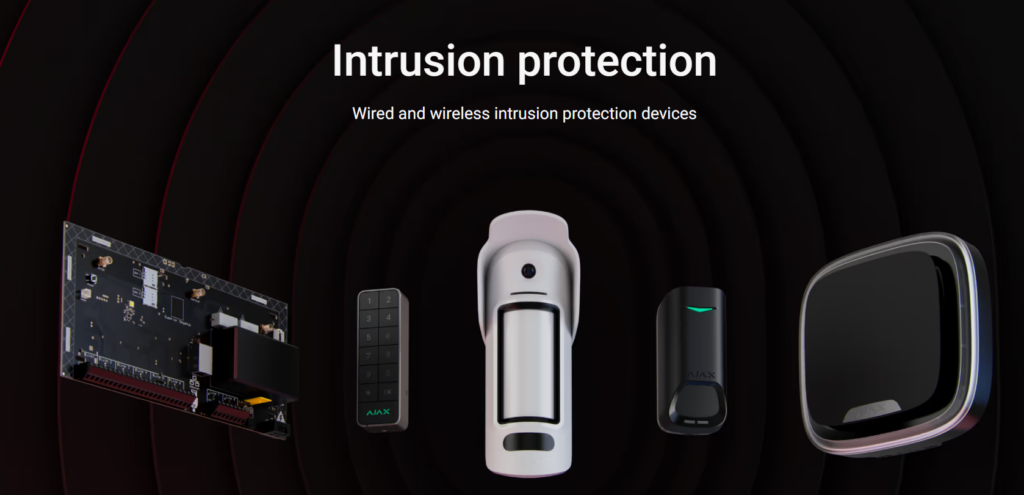

Ajaxi süsteem pakkus seekord lahenduse kui platsi paigutus muutub, tõstetakse andurid ümber ja süsteem toimib edasi ilma kaevetööde, kaabelduseta ja uue projektita.
- Videovalve — analüütikaga kaamera, mis eristab inimest ja sõidukit, ning optilise suumiga pöördkaamera, vajadusel saab zoomida platsil 25x ilma pildi teravust kaotamata.
- Juhtmevabad välisandurid — ümbertõstetavad vastavalt vajadusele
- Ukseandurid — konteinerite ja hoiuruumide avamise tuvastus
- Välisireen — käivitatav ka käsitsi telefonist
- Ühildub valvefirma jälgimiskeskusega — vajadusel turvafirmaga sidumine
Vastavus ja standardid
Valgustuse standardinõuded ja energiatõhusus:
- EVS-EN 12464-2:2025 — välistöökohtade valgustus; normitasemed määratud iga ala kasutusotstarbe järgi (tabel 8 p 8.1 ja 8.2, tabel 18 p 18.1)
- EN 13201-5:2015 — valgustuse energiatõhususe näitajad
Juhtsüsteem ja DALI-kontrollerid:
- IEC 62386-101 — DALI siini üldnõuded; single-master application controller (p 4.6.4)
- IEC 62386-207 — DALI LED-juhtseadmete juhtimine (DT6)
- DALI Alliance sertifitseeritud — seadmed on registreeritud DALI Alliance’i ametlikus tootebaasis
- UK PSTI Act — küberturvalisuse vastavus
CE-märgis vastavalt direktiividele:
- 2014/53/EL — raadiosagedus (RED)
- 2014/30/EL — elektromagnetiline ühilduvus (EMC)
- 2014/35/EL — madalpinge (LVD)
- 2011/65/EL — ohtlike ainete piiramine (RoHS)
Miks just selline lahendus?
Objekt, mille kasutus on muutuvas olekus ei ole võimalik lahendada fikseeritud lahendusega. Fikseeritud lahendus tähendab, et valgustus töötab kogu aeg täisvõimsusel kõikidel aladel. Kaabeldatud valve tähendab, et iga ümberkorraldus toob kaasa uue paigaldustöö. Mõlemal juhul maksab klient pidevalt selle eest, et lahendust muuta kuid saab ka teisiti.
Meie lähtekoht oli vastupidine: valgustatuse vajadus arvutatakse iga ala jaoks eraldi, süsteem järgib tegelikku kasutust ja klient saab seda ise muuta. Kõik on arvutatud enne, mõõdetud pärast ja dokumenteeritud — nii et laiendamine ja muutused on kliendile äärmiselt lihtsad ja odavad.
