Tehtud tööde kokkuvõte
Automaatika lahendus — peamaja, abihoone, hoov, tiik ja kasvuhoone ühes süsteemis
Võtmed kätte lahendus, kus automaatika, elekter, valve ja kasutajaliides töötavad koos. Süsteem ei sõltu pilveteenusest.
Automaatika
- Automaatikasüsteemi loogika ja projekteerimine
- Lokaalsete kontrollerite ja juhtimissüsteemide paigaldus
- Automaatikaloogika seadistamine ja testimine — vajaduspõhine juhtimine
- Andurite ja täiturite paigaldus ning integreerimine
- Kasutajaliidese ja visualiseerimise loomine — seinaekraan ja kaugjuhtimine
- Süsteemi funktsionaalne testimine ja kasutuselevõtt
Elektritööd
- Projekteerimine ja tööprojekti koostamine
- Kaabeldustööd
- Elektriseadmete paigaldus
- Välistrasside rajamine ja paigaldus
- Mastivalgustite paigaldus

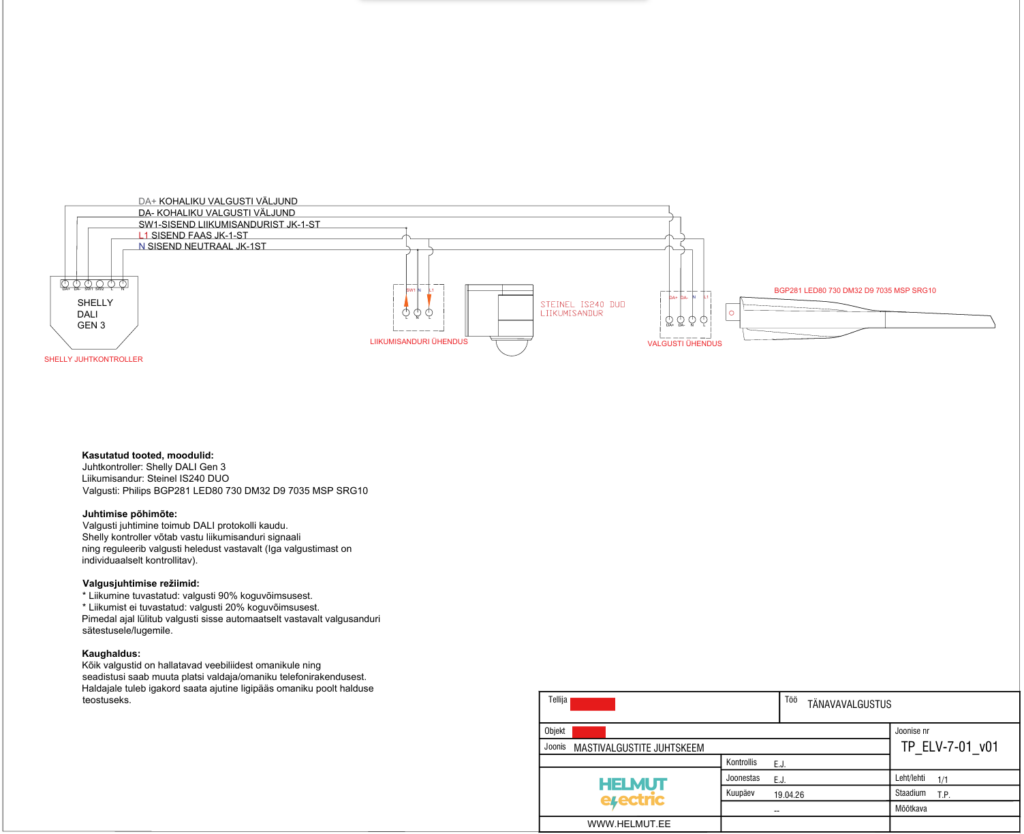

- Valgustite paigaldus — DALI, turva- ja välisvalgustus
- Valgusarvutused
- Elektripaigaldise ülevaatus ja dokumenteerimine
Turva- ja valvesüsteemid
- Kaamerapõhise seire ja sündmuste tuvastus
- Inimeste ja sõidukite tuvastus kohapeal, ilma pilveteenuseta
- Valverežiimide ja tsoonide integreerimine automaatikaga
- Täpsete teavituste ja sündmuslogide salvestamine ning edastamine omanikule
- Auditeerimine
- Dokumentatsiooni koostamine ja üleandmine
Kasutajaliides
Kinnistu on jaotatud tsoonideks, mis on kõik kättesaadavad samast liidesest — nii seinaekraanilt kui telefonist. Erinevatele kasutajatele on eriligipääsud süsteemi erinevatele osadele
- Peamaja — ruumipõhine küttejuhtimine ja valgustus
- Abihoone — ruumipõhine küttejuhtimine ja valgustus
- Hoov — välisvalgustus, kaamerad ja valve

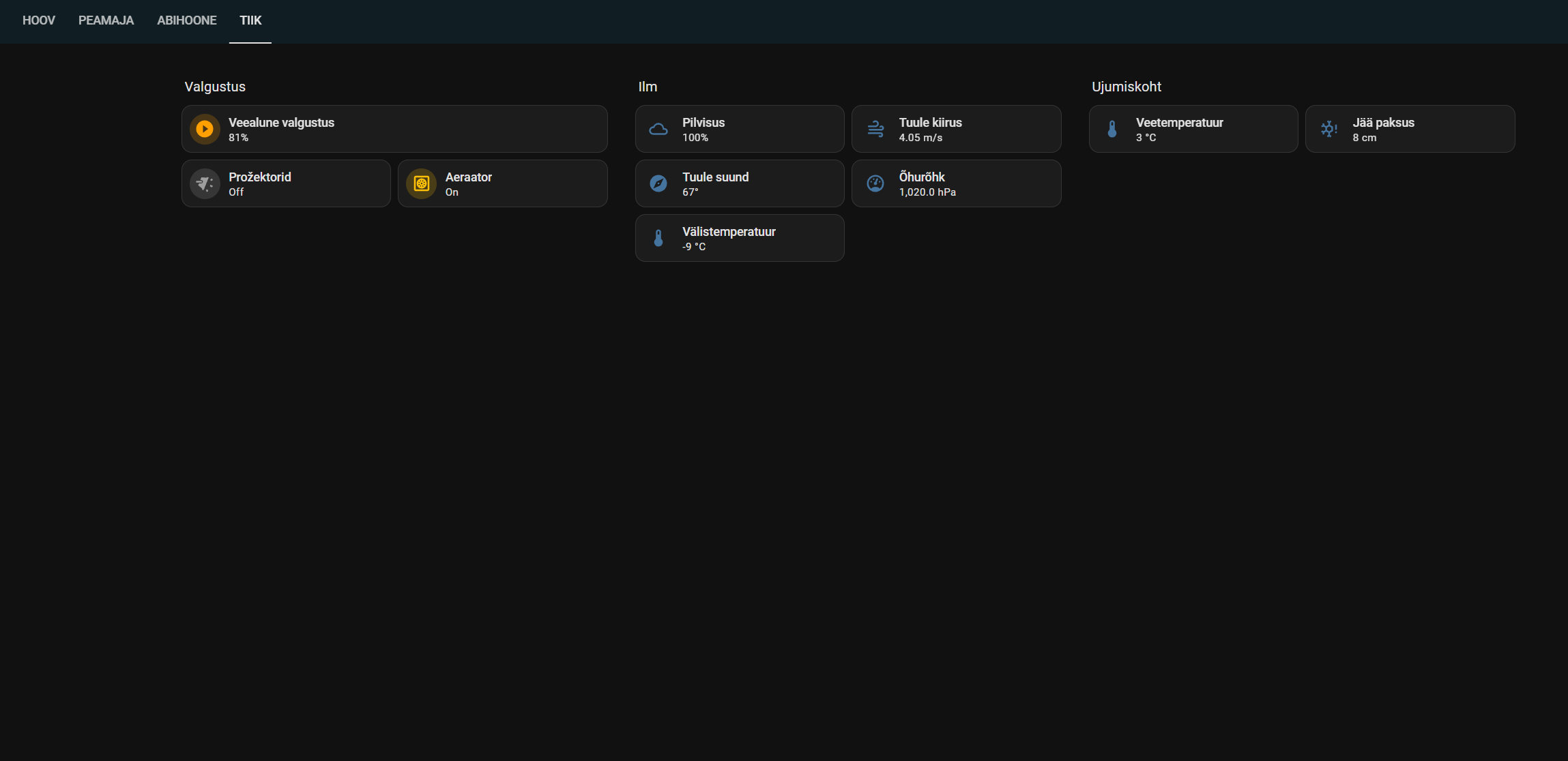

- Tiik — veealune valgustus, prožektorid, aeraatori juhtimine ning vee temperatuuri ja jää paksuse seire

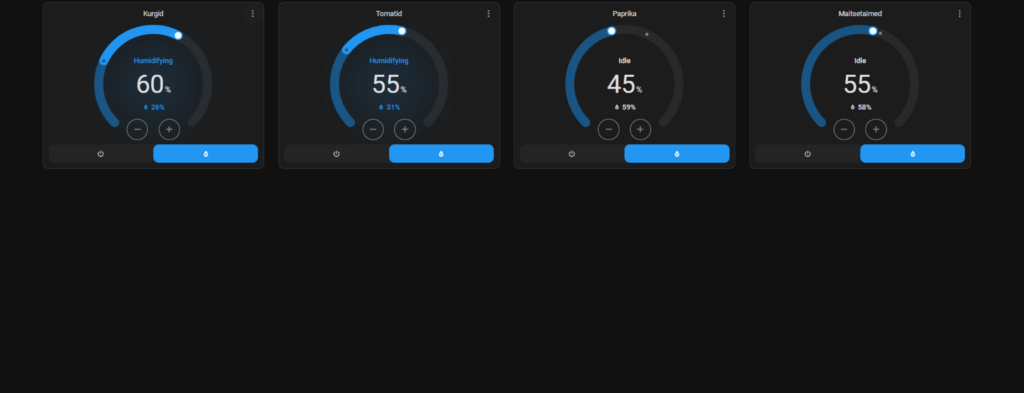

- Kasvuhoone — Kastmise juhtimine, igale peenrale saab sätestada vastavalt vajadusele niiskustasemed
- Generaator ja varutoide — oleku jälgimine ja teavitused, käivitamine
- Energia — tarbimise ülevaade

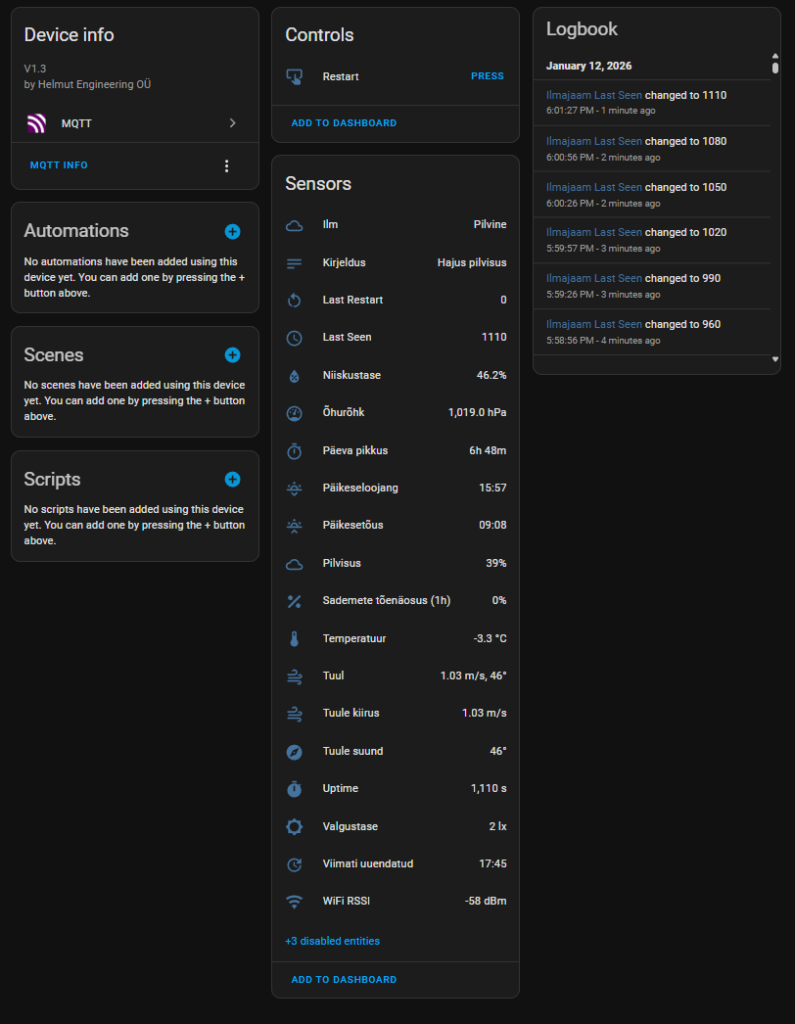

Oma ilmajaam, mitte ilmateenuse API
Objektile paigaldati Helmut Engineering OÜ oma ilmajaamamoodul, mis suhtleb süsteemiga MQTT kaudu. Andmed tulevad lokaalselt, mitte võrgust — see tähendab, et automaatika töötab ka siis, kui pilveteenus on maas.
Välistemperatuur, õhuniiskus, õhurõhk, tuule kiirus ja suund, pilvisus, sademete tõenäosus, valgustase, päikesetõusu ja -loojangu aeg ning päeva pikkus. Lisaks seadme enda diagnostika — tööaeg, viimane ühendus ja signaalitugevus.
Need andmed ei ole ainult ilusaks näidiseks: valgustus, kastmine, ventilatsioon kasutavad antud andmeid süsteemi optimiseerimiseks, ennustamiseks.
Avatud lähtekoodiga komponendid
Süsteem kasutab visualiseerimise ja sisemise andmeside kihtides valitud avatud lähtekoodiga komponente:
- Home Assistant Core (Apache License 2.0) — kasutajaliidese ja visualiseerimise kiht
- MQTT protokoll — sisemine sõnumipõhine andmeside süsteemi komponentide vahel
- Eclipse Mosquitto — lokaalne MQTT sõnumivahendaja
Avatud lähtekoodiga komponentide kasutamine ei mõjuta süsteemi autonoomsust, tööohutust ega kliendipõhise automaatikaloogika omandiõigust. Kogu kriitiline juhtloogika, ohutusfunktsioonid ja autonoomne töö on realiseeritud lokaalselt ning toimivad sõltumatult välistest teenustest ja internetiühendusest.
Open-Source Software (OSS) Acknowledgement
This system integrates selected open-source software components in its visualization and internal communication layers: Home Assistant Core (Apache License 2.0) as the visualization, monitoring and orchestration layer; the MQTT protocol for internal message-based communication between system components; and the Eclipse Mosquitto MQTT broker as the local message broker for internal data exchange. The use of these components does not affect system autonomy, operational safety, or ownership of customer-specific automation logic. All critical control logic, safety functions and autonomous operation are implemented locally and function independently of external services or internet connectivity.
